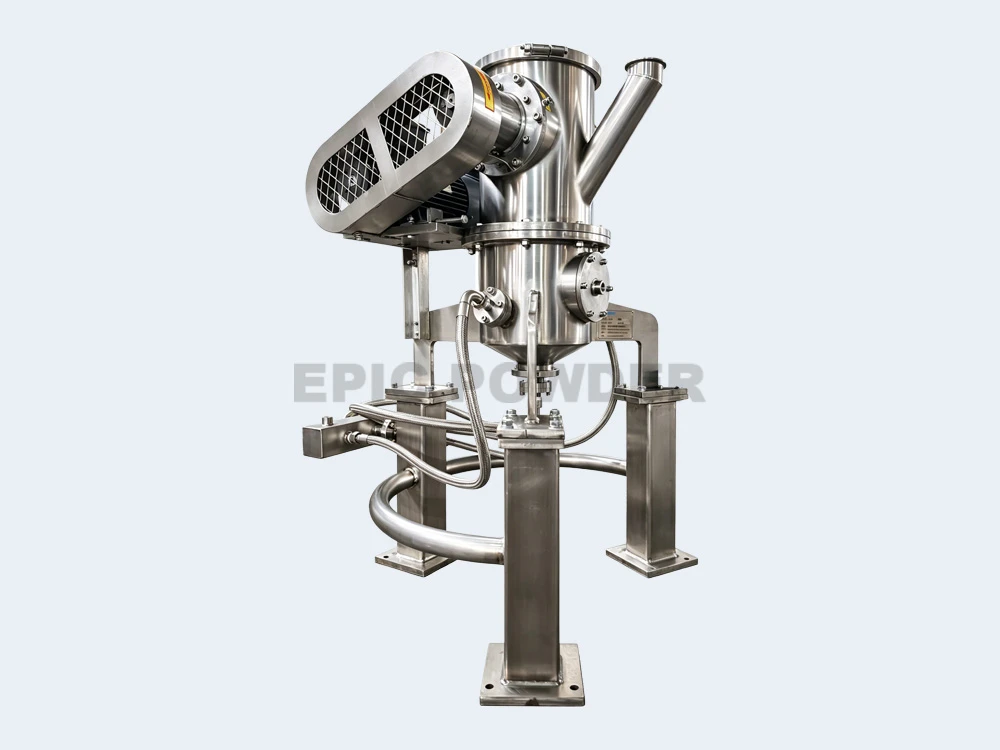

مبدأ العمل للمطحنة النفاثة بالطبقة المميعة الأفقية
MQW طاحونة نفاثة عبارة عن مطحنة نفاثة متقابلة ذات طبقة مميعة، مع عجلات تصنيف أفقية مدمجة (عجلة واحدة أو عجلات متعددة). بعد ترشيح الهواء المضغوط وتجفيفه، يتم رشه في غرفة الطحن من خلال فوهة لافال بسرعة عالية. عند تقاطع تدفقات الهواء ذات الضغط العالي المتعددة، يتم تصادم المواد وفركها وقصها بشكل متكرر ليتم سحقها. ترتفع المواد الأرضية بقوة الشفط للمروحة. يتحرك تدفق الهواء إلى منطقة التصنيف، تحت قوة الطرد المركزي القوية الناتجة عن توربين التصنيف الدوار عالي السرعة، ويتم فصل المواد الخشنة والناعمة، وتدخل الجسيمات الدقيقة التي تلبي متطلبات حجم الجسيمات إلى فاصل الإعصار ومجمع الغبار من خلال التصنيف عجلة، وتنزل الجزيئات الخشنة إلى منطقة الطحن لمواصلة الطحن.
المزايا الفنية للمطحنة النفاثة ذات الطبقة المميعة الأفقية
- يتم الانتهاء من عملية الطحن عن طريق اصطدام المواد نفسها ، طحن ذاتي تمامًا ، مع الحد الأدنى من التآكل على المعدات ، ومناسب لطحن مواد صلابة مختلفة.
- يمكن لشكل الطحن من اصطدام الطبقة المميعة أن يحافظ بشكل أفضل على شكل الجسيمات.
- طحن بدرجة حرارة منخفضة وخالٍ من المتوسط ، ومناسب للمواد الحساسة للحرارة ، وذوبان منخفضة ، والمحتوية على السكر ، والمتطايرة.
- طحن بدرجة حرارة عالية وضغط عالي لتحقيق سرعة حقن أعلى ، ولزوجة ديناميكية أقل ، ونعومة وكفاءة أعلى للطحن.
- يمكن حماية عجلات التصنيف الداخلية والفوهات والمكونات الرئيسية الأخرى بمواد مقاومة للتآكل مثل الألومينا والزركونيا وكربيد السيليكون والمواد العضوية لتجنب ملامسة المعدن أثناء عملية الطحن بأكملها والحصول على منتجات عالية النقاء.
- يتم تثبيت عجلة التدريج أفقيًا ، والتي يمكنها التحكم بشكل أفضل في جودة المنتجات ذات الكثافة المنخفضة وإنتاج منتجات أفضل.
- دورة الدائرة المغلقة بالغاز الخامل / تصميم مقاوم للانفجار ، والذي يمكن أن يلبي طحن المواد القابلة للاشتعال والانفجار ، والأكسدة ، وسهلة الامتصاص.
طحن المواد
هيدروكسيد الألومنيوم
السليلوز والسليلويد
أصباغ السيراميك
أملاح كيميائية
ألياف مشتقة كيميائياً
صبغ
E-PVC
سماد
هيدروكسيد المغنيسيوم
الراتنجات الاصطناعية
الانحلال الحراري للإطارات
الشمع
سيليكات الألومنيوم
بنتونايت
المحفزات
الكاولين
مساحيق معدنية
أتربة نادرة (مواد خام مغناطيسية)
الحراريات
أكسيد الزنك
رمل الزركون
كربون مفعل
السيليكا
المركبات المعدنية
مخاليط الألوان
مساحيق معدنية
الكوارتز - السيليكا
مزيلات
كربونات الكالسيوم
الكاولين
هيدروكسيد المغنيسيوم
أصباغ
السيليكا
الشمع
أكسيد الزنك
كربيد التنغستن
المعلمات الفنية للمطحنة النفاثة ذات الطبقة المميعة الأفقية
| المعلمة / النموذج | MQW03 | MQW06 | MQW010 | MQW20 | MQW30 | MQW40 | MQW60 | MQW80 | MQW120 | MQW160 | MQW240 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| حجم التغذية （مم） | <1 | <2 | <2 | <3 | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
| قدرة الإنتاج （كجم / ساعة） | 0.3~10 | 10~150 | 20~300 | 40~600 | 100~900 | 200~1200 | 500~2000 | 800~3000 | 1500~6000 | 2000~8000 | 4000~12000 |
| حجم الجسيمات （D97: ميكرومتر） | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 |
| محرك مصنف （kw） | 2.2 | 3 | 5.5/7.5 | 7.5/11 | 11/15 | 15 / 7.5x3.5 | 7.5x3.5x3.5 سم | 11 × 3 | 15 × 3 | 15 × 4 | 15 × 6 |
| استهلاك الهواء （متر مكعب / دقيقة） | 3 | 6 | 10 | 20 | 30 | 40 | 60 | 80 | 120 | 160 | 240 |
| ضغط الهواء （Mpa） | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 |
