Princípio de funcionamento do moinho a jato de leito fluidizado horizontal
MQW moinho a jato é um moinho a jato oposto de leito fluidizado, com rodas classificadoras horizontais integradas (roda única ou rodas múltiplas). Depois que o ar comprimido é filtrado e seco, ele é pulverizado na câmara de moagem através do bico Laval em alta velocidade. Na interseção de vários fluxos de ar de alta pressão, os materiais são repetidamente colididos, friccionados e cortados para serem esmagados. Os materiais moídos sobem com a força de sucção do ventilador. O fluxo de ar se move para a área de classificação, sob a forte força centrífuga gerada pela turbina de classificação rotativa de alta velocidade, os materiais grossos e finos são separados, as partículas finas que atendem aos requisitos de tamanho de partícula entram no separador de ciclone e no coletor de pó através da classificação rebolo, e as partículas grossas descem para a área de moagem para continuar a moagem.
Vantagens técnicas do moinho a jato de leito fluidizado horizontal
- O processo de retificação é completado pela colisão do próprio material, totalmente auto retificador, com desgaste mínimo do equipamento, adequado para retificação de materiais de diversas durezas.
- A forma de moagem da colisão do leito fluidizado pode manter melhor a forma das partículas.
- Moagem de baixa temperatura e média livre, adequada para materiais sensíveis ao calor, de baixo ponto de fusão, contendo açúcar e voláteis.
- Moagem de alta temperatura e alta pressão para alcançar maior velocidade de injeção, menor viscosidade dinâmica e maior finura e eficiência de moagem.
- As rodas de classificação internas, bicos e outros componentes principais podem ser protegidos por materiais resistentes ao desgaste, como alumina, zircônia e carboneto de silício, e materiais orgânicos para evitar o contato com o metal durante todo o processo de retificação e obter produtos de alta pureza.
- A roda classificadora é instalada horizontalmente, o que pode controlar melhor a finura de produtos com baixa densidade e produzir produtos mais finos.
- Ciclo de circuito fechado de gás inerte/design à prova de explosão, que pode atender à moagem de materiais inflamáveis, explosivos, fáceis de oxidar e fáceis de absorver umidade.
Material de moagem
Hidróxido de Alumínio
Celulose e celulóide
Pigmentos cerâmicos
Sais Químicos
Fibras derivadas quimicamente
Corante
E-PVC
Fertilizante
Hidróxido de Magnésio
Resina sintética
Pirólise de pneus
Cera
Silicato de alumínio
Bentonita
Catalisadores
Caulino
Pós minerais
Terras raras (matérias-primas magnéticas)
Refratários
Óxido de zinco
Areia de zircão
Carvão Ativado
Sílica
Compostos Metálicos
Misturas de cores
Pós Metálicos
Quartzo – Sílica
Abrasivos
Carbonato de cálcio
Caulino
Hidróxido de Magnésio
Pigmentos
Sílica
Cera
Óxido de zinco
Carboneto de tungstênio
Parâmetros técnicos do moinho a jato de leito fluidizado horizontal

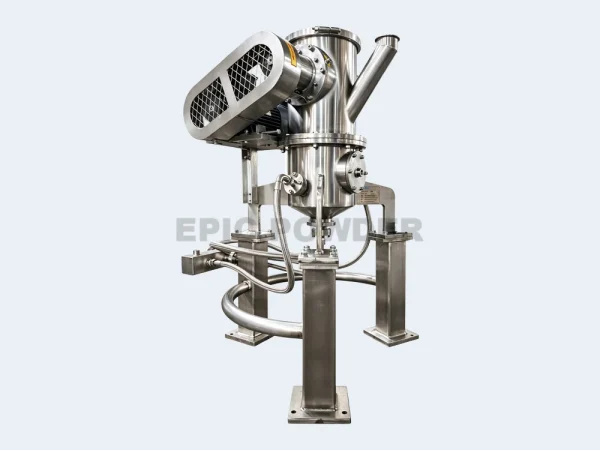

| parâmetro/modelo | MQW03 | MQW06 | MQW010 | MQW20 | MQW30 | MQW40 | MQW60 | MQW80 | MQW120 | MQW160 | MQW240 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tamanho de alimentação (mm) | <1 | <2 | <2 | <3 | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
| Capacidade de produção (kg/h) | 0.3~10 | 10~150 | 20~300 | 40~600 | 100~900 | 200~1200 | 500~2000 | 800~3000 | 1500~6000 | 2000~8000 | 4000~12000 |
| Tamanho de partícula （D97:μm） | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 | 3~45 |
| Motor classificador （kw） | 2.2 | 3 | 5.5/7.5 | 7.5/11 | 11/15 | 15/7,5x3 | 7,5x3 | 11x3 | 15x3 | 15x4 | 15x6 |
| Consumo de ar（m³/min） | 3 | 6 | 10 | 20 | 30 | 40 | 60 | 80 | 120 | 160 | 240 |
| Pressão do ar (Mpa) | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 | 0.6~1 |
